    金屬硬密封大口徑蝶閥

			發布時間：2016-12-31 關注次數：

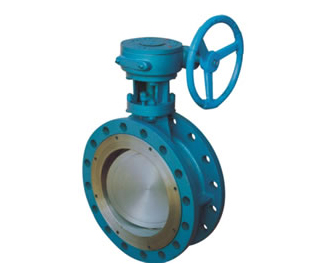

					金屬硬密封大口徑蝶閥















    D43H、D343H 型 PN10~PN40 金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
    【產品特點】
    1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能
    2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點
    3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長
    4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小
    5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝
    6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用
    【執行標準】
    設計規范：GB/T 12238
    結構長度：GB/T 12221
    法蘭連接：GB/T 9113
    試驗與檢驗：GB/T 13927
    產品標識：GB/T 12220

    【性能參數】
    型號
    D343H-10

        D343H-16

        D343H-25

        D343H-40
    D343H-10P

        D343H-16P

        D343H-25P

        D343H-40P
    D343H-10R

        D343H-16R

        D343H-25R

        D343H-40R
    工作壓力（MPa）
    1.0~4.0
    適用溫度（℃）
    ≤425
    ≤200
    適用介質
    水、油或非腐蝕性介質
    硝酸類介質
    醋酸類介質
    材料
    閥體、蝶板
    WCB
    CF8/304
    CF3M/316L
    閥桿
    2Cr13
    304
    316L
    閥體密封面
    堆焊 507
    －
    －
    蝶板密封面
    304＋柔性石墨
    304＋PTFE
    304＋PTFE
    填料
    柔性石墨
    PTFE
    PTFE
    Dt3/6/43H-40C.P.R.V系列法蘭式彈性金屬金屬硬密封蝶閥主要外形和連接尺寸
    公稱通徑結構長度

          （標準值）    		外形尺寸（參考值 ）連接尺寸（標準值）
    LHDt343HDt643HDt943HPN4.0MPa
    毫米英寸短長H1A1B1H2A2B2H3A3B3DD1Z-d
    502108150112350180200　　　5302502551651254-18
    652 1/2112170115370180200625355925502502551851458-18
    803114180120380180200625355925652502552001608-18
    1004127190138420180200645355926002502552351908-22
    12551402001644601802006755501386402502552702208-26
    15061402101755552702807155501387053003153002508-26
    200815223020860527028080055013877530031537532012-30
    2501016525024368027028085055013894530031545038512-33
    30012178270283800380420925450220107030031551545016-33
    350141902903108303804201035450220114030031558051016-36
    40062163103509154504701070650280121030031566058516-39
    45082223303809604804901190650280133557571468561020-39
    500202293504101020480490　　　1415575714755670
