    保溫夾套式閘閥

			發布時間：2016-12-31 關注次數：

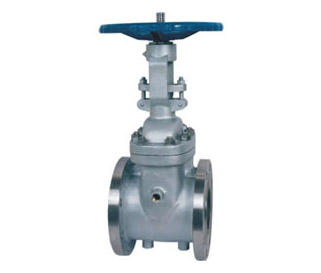

					保溫夾套式閘閥















    BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為合金和不銹鋼，公稱壓力 PN16~PN40，閥體材料為碳鋼（BZ41H-16C~BZ41H-40 BZ41Y-16C~BZ41Y-40）、鉻鎳鈦不銹鋼（BZ41W-16P~BZ41W-40P BZ41Y-16P~BZ41Y-40P）、鉻鎳鉬鈦不銹鋼（BZ41W-16R~BZ41W-40R BZ41Y-16R~BZ41Y-40R），具有保溫功能的閘閥。主要用于石油、化工、冶金、制藥等各類系統中，能保溫和防止介質結晶，以輸送常溫下會(huì )凝固的高粘度介質。
    產品特點
    ①夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。②連接法蘭尺寸比同一規格普通閥門的連接法蘭大一到兩個規格，結構長度與同規格的普通閥門相同。③夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。
    產品性能參數
    BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥主要性能參數
    型號PN工作壓力/MPa適用介質適用溫度
    BZ41H-16C161.6油品等無腐蝕性介質≤425
    BZ41H-25252.5
    BZ41H-40404.0
    BZ41Y-16C161.6
    BZ41Y-25252.5
    BZ41Y-40404.0
    BZ41W-16P161.6弱腐蝕性介質≤150
    BZ41W-25P252.5
    BZ41W-40P404.0
    BZ41Y-16P161.6
    BZ41Y-25P252.5
    BZ41Y-40P404.0
    BZ41W-16R161.6柔腐蝕性介質≤150
    BZ41W-25R252.5
    BZ41W-40R40.0
    BZ41Y-16R161.6
    JZ41Y-25R252.5
    JZ41Y-40R404.0
     產品零部件材料
    BZ41H、BZ41W、BZ41Y 型 PN16~PN40 保溫夾套式楔式閘閥零部件材料
    型號材料
    閥體、閥蓋、閘板閥座和閘板密封面閥桿填料手輪
    BZ41H-16C碳素鋼、WCB堆焊鐵基合金鉻不銹鋼 2Crl3石棉石墨/柔性石墨球墨鑄鐵或鑄鋼
    BZ41H-25
    BZ41H-40
    BZ41Y-16C堆焊硬質合金
    BZ41Y-25
    BZ41Y-40
    BZ41W-16P鉻鎳鈦不銹鋼 CF8本體材料 D8/CF8鉻鎳鈦不銹鋼、304聚四氟乙烯
    BZ41W-25P
    BZ41W-40P
    BZ41Y-16P堆焊硬質合金
    BZ41Y-25P
    BZ41Y-40P
    BZ41W-16R鉻鎳鉬鈦不銹鋼、CF8M本體材料 B8M/CF8M鉻鎳鉬鈦不銹鋼、316
    BZ41W-25R
    BZ41W-40R
    BZ41Y-16R堆焊硬質合金
    JZ41Y-25R
    JZ41Y-40R
    產品外形及結構尺寸
    BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸
    DNLDD1D2bz×ΦdHD0加熱汽接頭螺紋重量/kg
    50250195160135208×Φ18358280M12×1.2554
    80310245210185228×Φ18435320M12×1.25100
    100350280240210248×Φ23502360M12×1.25120
    1504503352952652612×Φ23675400M12×1.25260
    2005504053553203012×Φ25820400M12×1.25300
    2506504604103753012×Φ25970500M20×1.5400
    3007505204704353416×Φ251145500M20×1.5490
    3508505805254853616×Φ301280500M20×1.5580
    4009506405855454020×Φ301450500M20×1.5920
    BZ41H、BZ41W、BZ41Y 型 PN25 保溫夾套式楔式閘閥主要外形及結構尺寸
    DNLDD1D2bz×ΦdHD0加熱汽接頭螺紋重量/kg
    50250195160135228×Φ18358280M12×1.2556
    80310270220188288×Φ18435320M12×1.25105
    100350300250218308×Φ23502360M12×1.25170
    1504503603102783412×Φ23675400M12×1.25270
    2005504253703323612×Φ25820400M12×1.25380
    2506504854303904012×Φ25970500M20×1.5535
    3007505504904484416×Φ251145500M20×1.5546
    3508506105505054816×Φ301280500M20×1.5735
    4009506606605555020×Φ301450500M20×1.51224
    BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
    DNLDD1D2bz×ΦdHD0加熱汽接頭螺紋重量/kg
    50250195160135228×Φ18371280M12×1.2556
    80310270220188288×Φ18455320M12×1.25105
    100350300250218308×Φ34550360M12×1.25170
    1504503753202823812×Φ23708400M20×1.5340
    2005504453853454212×Φ25890400M20×1.5430
    2506505104504084612×Φ251015500M20×1.5560
    3007505705104655216×Φ251235500M20×1.5600
    3508506105855355816×Φ301390500M20×1.5810
    4009506606105606020×Φ301560500M20×1.51250
