閘閥

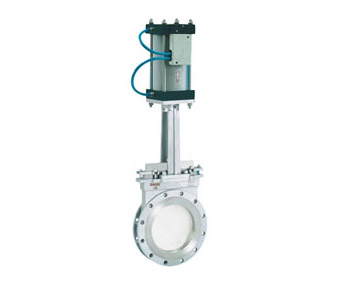

氣動刀型閘閥
發布時間：2016-12-31 關注次數：
PZ673H、PZ673F、PZ673Y 氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。
PZ673H、PZ673F、PZ673Y 氣動刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。公稱通徑 DN50~DN800，工作壓力 1.0~1.6MPa。產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門，特別適合于造紙行業在管道上作調節和節流使用。
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
|---|---|---|---|---|
| PZ673H-10C~16C | 10~16 | 1.0~1.6 | ≤ 100 | 紙漿、污水、煤漿、灰渣水泥混合物 |
| PZ673F-10P~16P | ||||
| PZ673Y-10P~16P |
【產品零部件材料】
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體 | 閥桿 | 密封面 | 填料 | |
| PZ673H-10C~16C | WCB | 2Cr13 | 硬質合金、聚四氟乙烯 | V型聚四氟乙烯、柔性石墨環 |
| PZ673F-10P~16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||
| PZ673Y-10P~16P | CF8 (304) | 0Cr18Ni9 (304) | ||
【產品外形及結構尺寸 (PN10)】
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 100 | 285 | 4×M16 |
| 65 | 46 | 180 | 145 | 120 | 298 | 4×M16 |
| 80 | 46 | 195 | 160 | 135 | 315 | 4×M16 |
| 100 | 52 | 215 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 245 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 280 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 335 | 295 | 265 | 540 | 8×M20 |
| 250 | 68 | 390 | 350 | 320 | 630 | 12×M20 |
| 300 | 78 | 440 | 400 | 368 | 780 | 12×M20 |
| 350 | 78 | 500 | 460 | 428 | 885 | 16×M20 |
| 400 | 102 | 565 | 515 | 482 | 990 | 16×M22 |
| 450 | 114 | 615 | 565 | 532 | 1100 | 20×M22 |
| 500 | 127 | 670 | 620 | 585 | 1200 | 20×M22 |
| 600 | 154 | 780 | 725 | 685 | 1450 | 20×M27 |
| 800 | 190 | 1010 | 950 | 898 | 2000 | 24×M30 |
【產品外形及結構尺寸 (PN16)】
| DN | L | D | D1 | D2 | H | z×M |
|---|---|---|---|---|---|---|
| 50 | 43 | 160 | 125 | 99 | 285 | 4×M16 |
| 65 | 46 | 185 | 145 | 120 | 295 | 4×M16 |
| 80 | 46 | 200 | 160 | 135 | 315 | 8×M16 |
| 100 | 52 | 220 | 180 | 155 | 365 | 8×M16 |
| 125 | 56 | 250 | 210 | 185 | 400 | 8×M16 |
| 150 | 56 | 285 | 240 | 210 | 475 | 8×M20 |
| 200 | 60 | 340 | 295 | 265 | 540 | 12×M20 |
| 250 | 68 | 405 | 355 | 310 | 630 | 12×M22 |
| 300 | 78 | 460 | 410 | 375 | 780 | 12×M22 |
| 350 | 78 | 520 | 470 | 435 | 885 | 16×M22 |
| 400 | 102 | 580 | 525 | 485 | 990 | 16×M27 |
| 450 | 114 | 640 | 858 | 545 | 1100 | 20×M27 |
| 500 | 127 | 715 | 650 | 609 | 1200 | 20×M30 |
| 600 | 154 | 840 | 770 | 720 | 1450 | 20×M36 |
| 800 | 190 | 1025 | 950 | 898 | 2000 | 24×M36 |
