鋼制楔式閘閥
發布時間:2016-12-31 關注次數:

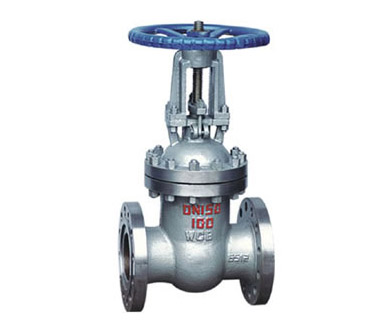

Z40H、Z40Y、Z40W 型 PN100、PN160 鋼制楔式閘閥:手動、法蘭連接、明桿楔式彈性閘板,閥座密封面材料為不銹鋼、硬質合金,工作壓力 10.0~16.0MPa,閥體材料為碳素鋼(Z40H-100~160 Z40Y-100~160)、鉻鉬鋼(Z40Y-100I~160I)、不銹鋼(Z40W-100P~160P)的閘閥。
型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
---|---|---|---|---|
Z40H-100 | 100 | 10.0 | ≤ 425 | 水、蒸汽、油品 |
Z40H-160 | 160 | 16.0 | ||
Z40Y-100 | 100 | 10.0 | ||
Z40Y-160 | 160 | 16.0 | ||
Z40Y-100I | 100 | 10.0 | ≤ 550 | 蒸汽、油品 |
Z40Y-160I | 160 | 16.0 | ||
Z40W-100P | 100 | 10.0 | ≤ 200 | 醋酸類 |
Z40W-160P | 160 | 16.0 |
【產品零部件材料】
型號 | 材料 | |||
---|---|---|---|---|
閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
Z40H-100 | 碳素鋼 | 鉻不銹鋼 | 堆焊鐵基合金 | 石棉石墨或柔性石墨 |
Z40H-160 | ||||
Z40Y-100 | 堆焊硬質合金 | |||
Z40Y-160 | ||||
Z40Y-100I | 鉻鉬鋼 | 鉻鉬鋼 | 堆焊硬質合金 | 石棉石墨或柔性石墨 |
Z40Y-160I | ||||
Z40W-100P | 鉻鎳鉬鈦不銹鋼 | 鉻鎳鉬鈦不銹鋼 | 堆焊硬質合金 | 聚四氟乙烯 |
Z40W-160P |
【產品外形及結構尺寸 (PN100)】
DN | L | D | D1 | D2 | D8 | b | z×?d | H | H1 | D0 | 重量 / kg |
---|---|---|---|---|---|---|---|---|---|---|---|
25 | 210 | 135 | 100 | 78 | 501 | 24 | 4×?18 | 310 | — | — | 13 |
32 | 230 | 150 | 110 | 82 | 65 | 24 | 4×?23 | 320 | — | — | 20 |
40 | 240 | 165 | 125 | 95 | 75 | 26 | 4×?23 | 360 | — | — | 60 |
50 | 250 | 195 | 145 | 112 | 85 | 28 | 4×?25 | 490 | 558 | 360 | 50 |
65 | 280 | 220 | 170 | 138 | 110 | 32 | 8×?25 | 540 | 622 | 400 | 70 |
80 | 310 | 230 | 180 | 148 | 115 | 34 | 8×?25 | 572 | 671 | 400 | 100 |
100 | 350 | 265 | 210 | 172 | 145 | 38 | 8×?30 | 573 | 671 | 400 | 110 |
125 | 400 | 310 | 250 | 210 | 175 | 42 | 8×?34 | 744 | 892 | 560 | 180 |
150 | 450 | 350 | 290 | 250 | 205 | 46 | 12×?34 | 800 | 972 | 560 | 250 |
200 | 550 | 430 | 360 | 312 | 265 | 54 | 12×?41 | 800 | 972 | 560 | 360 |
250 | 650 | 500 | 430 | 382 | 320 | 60 | 12×?41 | 1050 | 1305 | — | — |
300 | 750 | 585 | 500 | 442 | 375 | 70 | 16×?48 | 1200 | 1505 | — | — |
【產品外形及結構尺寸 (PN160)】
DN | L | D | D1 | D2 | D8 | b | z×?d | H | H1 | H0 | 重量 / kg |
---|---|---|---|---|---|---|---|---|---|---|---|
15 | 170 | 110 | 75 | 52 | 35 | 24 | 4×?18 | 230 | 250 | 200 | 7 |
20 | 190 | 130 | 90 | 62 | 45 | 26 | 4×?23 | 260 | 288 | 200 | 10 |
25 | 210 | 140 | 100 | 72 | 50 | 28 | 4×?23 | 280 | 310 | 280 | 14 |
32 | 230 | 165 | 115 | 85 | 65 | 30 | 4×?25 | 312 | 350 | 320 | 21 |
40 | 260 | 175 | 125 | 93 | 75 | 32 | 4×?27 | 350 | 395 | 320 | 26 |
50 | 300 | 215 | 165 | 132 | 95 | 36 | 8×?25 | 512 | 612 | 360 | 73 |
65 | 360 | 245 | 190 | 152 | 110 | 44 | 8×?30 | 560 | 677 | 360 | 110 |
80 | 390 | 260 | 205 | 168 | 130 | 46 | 8×?30 | 585 | 686 | 400 | 141 |
100 | 450 | 300 | 240 | 200 | 160 | 48 | 8×?34 | 631 | 751 | 450 | 185 |
125 | 525 | 355 | 285 | 238 | 190 | 60 | 8×?41 | 723 | 868 | 560 | 320 |
150 | 600 | 390 | 318 | 270 | 305 | 66 | 12×?41 | 820 | 997 | 640 | 462 |
200 | 750 | 480 | 400 | 245 | 265 | 78 | 12×?48 | 990 | 1224 | 720 | 711 |
