    鋼制內螺紋楔式閘閥

    發布時間:2016-12-31 關注次數:

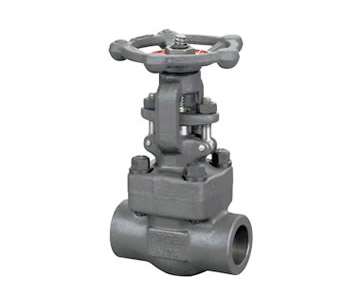

      鋼制內螺紋楔式閘閥

    Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥:手動、內螺紋連接、明桿楔式單閘板,Z11H 閥座密封面材料為 Cr13 系不銹鋼、Z11Y 閥座密封面材料為硬質合金,公稱壓力 PN25~PN160,閥體材料為碳素鋼(Z11H-25~63 Z11Y-25~160)、鍛鋼(Z11H-100~160)、鉻鉬鋼(Z11Y-25I~63I)、鉻鎳鈦不銹鋼(Z11Y-25P~160P)的閘閥。

    Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥主要性能參數
    型號PN工作壓力 / MPa適用溫度 / ℃適用介質
    Z11H-25252.5≤425水、蒸汽、油品
    Z11H-40404.0
    Z11H-63636.3
    Z11H-10010010≤450
    Z11H-16016016
    Z11Y-25252.5≤425水、蒸汽、油品
    Z11Y-40404.0
    Z11Y-63636.3
    Z11Y-10010010
    Z11Y-16016016
    Z11Y-25I252.5≤550蒸汽、油品
    Z11Y-40I404.0
    Z11Y-63I636.3
    Z11Y-25P252.5≤150弱腐蝕性介質
    Z11Y-40P404.0
    Z11Y-63P636.3
    Z11Y-100P10010.0
    Z11Y-160P16016.0

    【產品零部件材料】

    Z11H、Z11Y 型 PN25~PN160 鋼制內螺紋楔式閘閥零部件材料
    型號材料
    閥體、閥蓋、閘板閘桿密封面填料
    Z11H-25碳素鋼鉻不銹鋼鉻不銹鋼或碳鋼堆焊硬質合金石棉石墨或柔性石墨
    Z11H-40
    Z11H-63
    Z11H-100鍛鋼鍛鋼鉻不銹鋼-
    Z11H-160
    Z11Y-25碳素鋼鉻不銹鋼鉻不銹鋼或碳鋼堆焊硬質合金石棉石墨或柔性石墨
    Z11Y-40
    Z11Y-63
    Z11Y-100
    Z11Y-160
    Z11Y-25I鉻鉬鋼耐熱鋼或鉻不銹鋼鉻鉬鋼堆焊硬質合金石棉石墨或柔性石墨
    Z11Y-40I
    Z11Y-63I
    Z11Y-25P鉻鎳鈦不銹鋼鉻鎳鈦不銹鋼鉻鎳鈦鋼堆焊硬質合金柔性石墨或聚四氟
    Z11Y-40P
    Z11Y-63P
    Z11Y-100P
    Z11Y-160P

    【產品外形及結構尺寸】

    Z11H PN25~PN63 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
    DNRc / inLDHH1D0重量/ kg
    15Rc ?90342082291203.5
    20Rc ?100442442751405.7
    25Rc 1110482612961606.9
    32Rc 1?120562703101608.5
    40Rc 1?1356430435220012.3
    50Rc 21557531837724030
    Z11Y PN25~PN160 鋼制內螺紋楔式閘閥主要外形及結構尺寸 (mm)
    DNRc / inLDHH1D0重量 / kg
    15Rc ?80341421551001.9
    20Rc ?90401451601002.0
    25Rc 1100501641861203.3
    32Rc 1?120581872161404.8
    40Rc 1?130662152501606.7
    50Rc 2140782442761809.6
