旋塞閥

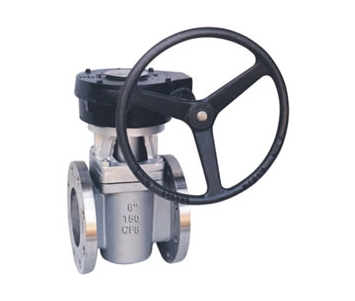

美標卡套式軟密封旋塞閥
發布時間：2016-12-31 關注次數：
美標卡套式軟密封旋塞閥適用于公稱壓力 Class150~600Lbs，工作溫度為 -29~180℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。
產品特點：①美標卡套式軟密封旋塞閥密封性是通過卡套四周的密封面來實現的， 的 360° 金屬唇邊保護固定卡套；②閥門沒有空腔給介質積聚；③金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況；④雙向流動，使用安裝更方便；⑤零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
| 公稱壓力(LB) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
|---|---|---|---|---|
| 150 | 3.0 | 2.2 | ≤180℃ | 水、蒸汽、油品等 |
| 300 | 7.5 | 5.5 | ||
| 600 | 15.0 | 11.0 | ||
| 900 | 22.5 | 16.5 |
產品零部件材料
| 壓力級（Lb） | 材料 | ||||
|---|---|---|---|---|---|
| 閥體、閥蓋 | 塞子 | 調節墊圈 | 調節墊片 | O 形圈 | |
| 150、300、600 | 鑄鋼 | WCB、Monel 合金、CF8、CF8M | F6、F316、F304L、F316L | 增強聚四氟乙烯 | 氟橡膠 |
| 不銹鋼 | |||||
| 超低碳不銹鋼 | |||||
產品外形及結構尺寸
| DN | DN/in | L | D0 | H | 重量/kg |
|---|---|---|---|---|---|
| 15 | 1/2 | 108 | 120 | 85 | 2 |
| 20 | 3/4 | 117 | 140 | 95 | 3 |
| 25 | 1 | 127 | 140 | 105 | 4.5 |
| 32 | 1? | 140 | 200 | 115 | 5.2 |
| 40 | 1? | 165 | 250 | 125 | 7.5 |
| 50 | 2 | 178 | 250 | 140 | 11 |
| 65 | 2? | 190 | 300 | 150 | 12.5 |
| 80 | 3 | 203 | 300 | 185 | 18 |
| 100 | 4 | 229 | 350 | 200 | 23 |
| 125 | 5 | 254 | 350 | 215 | 32 |
| 150 | 6 | 267 | 200 | 455 | 52 |
| 200 | 8 | 292 | 240 | 495 | 115 |
| 250 | 10 | 330 | 280 | 555 | 195 |
| 300 | 12 | 356 | 320 | 605 | 305 |
| 350 | 14 | 686 | 320 | 680 | 325 |
| 400 | 16 | 762 | 360 | 715 | 340 |
| DN | DN/in | L | D0 | H | 重量/kg |
|---|---|---|---|---|---|
| 25 | 1 | 216 | 250 | 125 | 7 |
| 32 | 1? | 229 | 250 | 135 | 8.2 |
| 40 | 1? | 240 | 300 | 140 | 10.8 |
| 50 | 2 | 292 | 350 | 150 | 12.5 |
| 65 | 2? | 330 | 350 | 175 | 15.3 |
| 80 | 3 | 356 | 400 | 195 | 25 |
| 100 | 4 | 432 | 400 | 215 | 29.5 |
| 150 | 6 | 559 | 280 | 500 | 70 |
