大口徑蝶閥

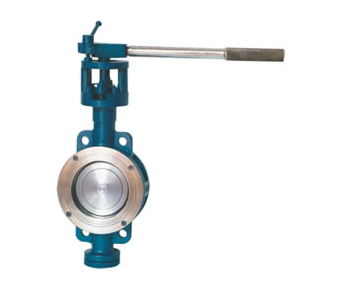

對夾式氟密封大口徑蝶閥
發布時間：2016-12-31 關注次數：
對夾式氟密封蝶閥安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、供排水、冶煉等系統中，在一切具有腐蝕性、非腐蝕性的氣體、液體、半流體及固體粉未管線和容器上作為調節和截流使用，可在任意位置安裝。
D73H-10/16/25 對夾式氟密封蝶閥主要外形連接尺寸
| 公稱通徑 | 結構長度標準值 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值) | 參考重量 | |||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | |||||||||||||
| 毫米 | 英寸 | L2 | H | H1 | D1 | Z-d | a | D1 | Z-d | a | D1 | Z-d | a | ||
| 50 | 2 | 43 | 265 | 330 | 250 | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 125 | 4-18 | 90° | 8 |
| 65 | 21/2 | 46 | 265 | 362 | 267 | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 145 | 4-18 | 90° | 9 |
| 80 | 3 | 49 | 320 | 375 | 275 | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 160 | 8-18 | 45° | 11 |
| 100 | 4 | 56 | 320 | 410 | 295 | 180 | 8-18 | 45° | 180 | 8-18 | 45° | 190 | 8-22 | 45° | 13 |
| 125 | 5 | 64 | 340 | 425 | 305 | 210 | 8-18 | 45° | 210 | 8-18 | 45° | 220 | 8-26 | 45° | 22 |
| 150 | 6 | 70 | 390 | 465 | 320 | 240 | 8-22 | 45° | 240 | 8-22 | 45° | 250 | 8-26 | 45° | 24 |
D43H-10/16/25 對夾式氟密封蝶閥主要外形連接尺寸
| 公稱通徑 | 結構長度標準值 | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值) | 參考重量 | ||||||||||||||
| 1.0MPa | 1.6MPa | 2.5MPa | ||||||||||||||||
| 毫米 | 英寸 | L | L2 | H | H1 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | (kg) |
| 50 | 2 | 108 | 265 | 325 | 240 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 | 14 |
| 65 | 21/2 | 112 | 265 | 340 | 250 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 | 17 |
| 80 | 3 | 114 | 320 | 355 | 255 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 | 20 |
| 100 | 4 | 127 | 320 | 400 | 275 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 | 235 | 190 | 156 | 8-22 | 22 |
| 125 | 5 | 140 | 340 | 435 | 300 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 | 270 | 220 | 184 | 8-26 | 37 |
| 150 | 6 | 140 | 390 | 455 | 310 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 | 43 |
